Van bướm ba ngả điều khiển bằng khí nén

Van bi 3 ngã điều khiển khí nén là một trong những loại van được sử dụng phổ biến trong các ứng dụng công nghiệp hiện nay. Với thiết kế đơn giản, tính năng linh hoạt và khả năng chịu áp lực cao, van bi 3 ngã điều khiển khí nén đã trở thành sự lựa chọn hoàn hảo cho các hệ thống xử lý chất lỏng và khí trong các nhà máy sản xuất và các ngành công nghiệp khác.

Trong bài viết này, chúng ta sẽ tìm hiểu về cấu tạo, tính năng và ứng dụng của van bi 3 ngã điều khiển khí nén. Chúng ta cũng sẽ đi sâu vào các thành phần quan trọng của van như bộ tác động khí nén, thân van, bi và seat để hiểu rõ hơn về cách hoạt động và cách lựa chọn loại van phù hợp với nhu cầu sử dụng.

Thông số kỹ thuật van bi 3 ngả điều khiển khí nén.

Cấu tạo và tính năng của van bi 3 ngã điều khiển khí nén

Bộ tác động khí nén

Bộ tác động khí nén là thành phần quan trọng nhất của van bi 3 ngã điều khiển khí nén. Nó có vai trò tạo lực để đóng và mở van thông qua sự cấp và giảm áp suất khí. Bộ tác động khí nén có thể được chia thành hai loại: bộ tác động khí nén tác động kép và bộ tác động khí nén tác động đơn.

Bộ tác động khí nén tác động kép có hai đầu cấp khí, khi mất khí, van sẽ đứng yên ở vị trí mất khí. Điều này giúp giữ cho van luôn đóng chặt và tránh rò rỉ khi không có áp suất khí. Trong khi đó, bộ tác động khí nén tác động đơn chỉ sử dụng một đường cấp khí và có cơ cấu lò xo ở hai đầu. Khi mất khí, lò xo sẽ đẩy van về vị trí ban đầu, giúp van đóng chặt và tránh rò rỉ.

Tùy vào từng trường hợp cụ thể, người dùng có thể lựa chọn loại bộ tác động khí nén phù hợp với yêu cầu sử dụng của hệ thống.

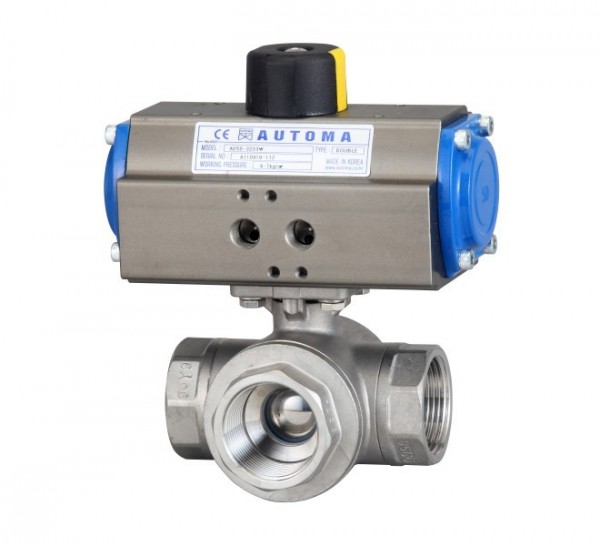

Thân van bi 3 ngã điều khiển khí nén

Thân van bi 3 ngã điều khiển khí nén được làm bằng vật liệu inox136 (CF8M) và được điều khiển bằng khí nén Automa. Đây là một loại vật liệu có độ bền cao, chịu được hóa chất ăn mòn và ít bị ôxi hóa bởi môi trường. Thân van có thiết kế đơn giản với 3 đầu ren trên để dễ dàng tháo rời và vệ sinh bên trong hoặc thay thế seat trong trường hợp bị kẹt do môi chất đóng cặn lâu ngày hoặc seat bị hỏng.

Bi của van

Bi là thành phần quan trọng nhất của van bi 3 ngã điều khiển khí nén. Có hai loại bi chính: T-Port và L-Port. Ball van kiểu L-Port chỉ cho phép môi chất đi theo một hướng duy nhất, trong khi kiểu T-Port cho phép môi chất đi theo nhiều hướng khác nhau. Kiểu T-Port thường được sử dụng để hòa trộn các loại môi chất khác nhau về nhiệt độ hoặc đặc tính.

Seat van bi 3 ngã điều khiển khí nén

Seat là bộ phận làm kín của van và quyết định trực tiếp đến độ bền của van. Vật liệu seat có thể được chọn tùy thuộc vào nhiệt độ và tính chất của môi chất trong hệ thống. Các loại vật liệu thông dụng cho seat là PTFE (nhiệt độ tối đa 180 độ C), RTFE (nhiệt độ tối đa 220 độ C) và kim loại (nhiệt độ tối đa 350 độ C). Van bi 3 ngã điều khiển khí nén Automa thường sử dụng seat PTFE để đảm bảo độ bền và tính chịu nhiệt cao.

Ứng dụng của van bi 3 ngã điều khiển khí nén

Van bi 3 ngã điều khiển khí nén được sử dụng rộng rãi trong các hệ thống xử lý chất lỏng và khí trong các ngành công nghiệp như dầu khí, hóa chất, thực phẩm và đồ uống, giấy và bột giấy, xi măng, nước và nước thải, vv. Một số ứng dụng cụ thể của van bi 3 ngã điều khiển khí nén bao gồm:

• Điều khiển dòng chảy: Van bi 3 ngã điều khiển khí nén được sử dụng để điều khiển lưu lượng chất lỏng hoặc khí trong các hệ thống xử lý và vận chuyển. Với tính năng đóng mở nhanh chóng, van bi 3 ngã có thể giúp kiểm soát dòng chảy hiệu quả và đảm bảo hoạt động ổn định của hệ thống.

• Chuyển hướng dòng chảy: Với thiết kế ba ngã, van bi 3 ngã điều khiển khí nén cũng có thể được sử dụng để chuyển hướng dòng chảy của chất lỏng hoặc khí trong các hệ thống phân phối và vận chuyển.

• Hòa trộn: Nhờ tính năng T-Port, van bi 3 ngã điều khiển khí nén có thể được sử dụng để hòa trộn các loại chất lỏng hoặc khí khác nhau về nhiệt độ hoặc đặc tính.

• Kiểm soát áp suất: Van bi 3 ngã điều khiển khí nén có thể được sử dụng để kiểm soát áp suất trong các hệ thống xử lý và vận chuyển chất lỏng hoặc khí. Với tính năng đóng mở nhanh chóng, van có thể giúp duy trì áp suất ổn định và tránh các tình huống bất ngờ gây hư hỏng cho hệ thống.

Kết luận

Van bi 3 ngã điều khiển khí nén là một trong những loại van được sử dụng phổ biến trong các ứng dụng công nghiệp hiện nay. Với thiết kế đơn giản, tính năng linh hoạt và khả năng chịu áp lực cao, van bi 3 ngã điều khiển khí nén đã trở thành sự lựa chọn hoàn hảo cho các hệ thống xử lý chất lỏng và khí trong các nhà máy sản xuất và các ngành công nghiệp khác.

Bộ tác động khí nén, thân van, bi và seat là những thành phần quan trọng của van bi 3 ngã điều khiển khí nén. Chúng cùng hoạt động để đảm bảo hoạt động hiệu quả và ổn định của van. Với nhiều tính năng và ứng dụng đa dạng, van bi 3 ngã điều khiển khí nén là sự lựa chọn tối ưu cho các hệ thống xử lý chất lỏng và khí trong các ngành công nghiệp.
